FAQ RE2020 215 - Peut-on utiliser le coefficient de réduction Crdbnr de réduction des débits régulés défini dans la méthode Th-BCE 2020 pour réduire la puissance nominale des ventilateurs associés ?

Les systèmes de ventilation peuvent être équipés de dispositifs de régulation de leurs débits de ventilation soufflés et extraits. Ainsi, ces systèmes ne fonctionnent pas à leur débit nominal en permanence.

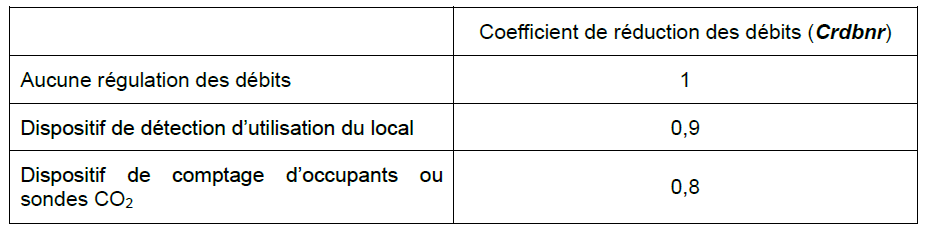

La méthode de calcul de la RE2020 prévoit, dans son chapitre 6.2.3.2, des coefficients de réduction des débits associés aux types de régulation les plus courants.

Il est également possible d’utiliser des valeurs différentes de Crdbnr si elles sont issues d’un Avis Technique.

Le coefficient de réduction est appliqué automatiquement par le moteur de calcul (selon la valeur de Crdbnr) au débit nominal saisi par l’applicateur.

Ce coefficient de réduction des débits peut également être utilisé pour réduire la puissance nominale de ventilateur associée à cette régulation de débit, même si cela n’est pas écrit dans la méthode de calcul. Pour ce faire, l’applicateur dispose de deux méthodes :

Appliquer le coefficient Crdbnr à la puissance de ventilateur associée au débit nominal

Pour cet élément, l’applicateur doit lui-même appliquer le coefficient Crdbnr à la puissance de ventilateur associé au débit nominal (Pvent_souf et/ou Pvent_rep), avant sa saisie dans le moteur de calcul.

Exemple : le débit nominal est de 500 m/h, la puissance de ventilateur au débit nominal est de 100 W, le coefficient Crdbnr est de 0,5.
L’applicateur saisit :

• Le débit nomimal (500 m3/h) qui sera automatiquement affecté du coefficient Crdbnr par le moteur de calcul
• Une puissance de ventilateur de 50 W (100 W * Crdbnr de 0,5)
• Un Crdbnr de 0,5.

Saisir la puissance de ventilateur réelle au point de fonctionnement

Pour cet élément, l’applicateur, uniquement s’il peut le justifier à l’aide de la courbe de fonctionnement du ventilateur, peut saisir dans le moteur de calcul la valeur de puissance réelle au point de fonctionnement.

Exemple : le débit nominal est de 500 m/h, la puissance de ventilateur au débit nominal est de 100 W et la puissance de ventilateur au point de fonctionnement est de 40 W, le coefficient Crdbnr est de 0,5.
L’applicateur saisit :

• Le débit nomimal (500 m3/h) qui sera automatiquement affecté du coefficient Crdbnr par le moteur de calcul
• Une puissance de ventilateur de 40 W
• Un Crdbnr de 0,5.

N.B. : cette FAQ n’est valable que hors cas ou la méthode impose un coefficient Crdbnr = 1 (calcul du Bbio quel que soit l’usage, en période d’inoccupation, usages maison individuelle ou logement collectif, ventilation par aération, centrales à débit d’air constant). Réf : chapitre 6.2.3.2 de la méthode Th-BCE 2020.
