FAQ RE2020 229 – Comment saisir, dans le calcul réglementaire, l’émetteur équivalent ECS lorsque différents types d’émetteur ou d’appareils sanitaires sont présents ?
La présente FAQ vise à faciliter la compréhension de la partie " 9.5 C_EMI_Emission_ECS " de l’annexe III de l’arrêté du 4 août 2021 (méthode Th-BCE RE2020). Pour mémoire, cette FAQ constitue un outil de documentation et n’a aucune portée juridique. Les textes officiels faisant foi sont ceux parus au Journal Officiel.
Il convient de distinguer le type d’appareil sanitaire (douche, baignoire, etc.) du type d’émetteur associé au point de puisage (mitigeur mécanique, mitigeur thermostatique, robinet temporisé, etc.). Ces deux paramètres ont des effets distincts sur le calcul des besoins d’ECS.
1. Comment sont pris en compte les impacts du type d’émetteur d’eau chaude sanitaire (ECS) et du type d’appareil sanitaire dans le calcul des besoins d’ECS ?
Lors du calcul des besoins d’eau chaude sanitaire, la méthode de calcul de la RE2020 prend en compte l’impact de deux éléments détaillés ci-après. A noter que ces deux impacts se cumulent, le cas échéant, lors du calcul réglementaire.
1.1. L’impact du type d’émetteur ECS
A chaque type d’émetteur (voir 1re colonne du tableau ci-dessous), est associé un gain potentiel sur les besoins d’ECS (selon le tableau ci-dessous extrait de la méthode Th-BCE RE2020) :
Le type d’émetteur concerne donc tous les types d’appareils sanitaires (éviers, lavabos, douches, baignoires, etc.), au contraire du paramètre ci-dessous qui se limite uniquement aux baignoires, et aux douches. Ainsi, le gain potentiel associé au type d’émetteur va impacter l’ensemble des besoins d’eau chaude sanitaire du bâtiment.
1.2. L’impact du type d’appareils sanitaires

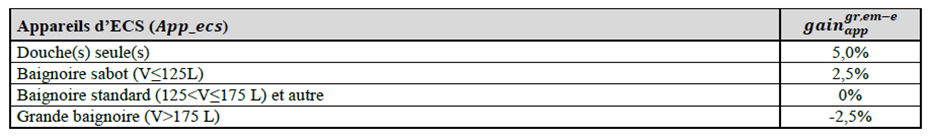

A chaque type d’appareil sanitaire (voir 1re colonne du tableau ci-dessous) est associé un gain ou une perte potentiel(le) sur les besoins d’ECS (selon le tableau ci-dessous extrait de la méthode Th-BCE RE2020) :
A noter qu’en cas de présence de plusieurs appareils sanitaires différents dans un logement, le plus défavorable est retenu (exemple : pour un logement avec 1 baignoire standard et 1 douche, la valeur conventionnelle de la baignoire standard est à retenir).

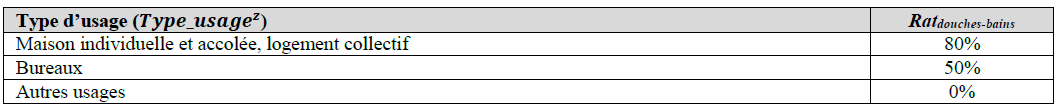

Les réductions ou les surplus de besoins d’eau chaude sanitaire sont ici affectés uniquement à la part des besoins d’eau chaude sanitaire liés aux douches et/ou aux baignoires. Ce pourcentage varie selon l’usage du bâtiment (cf. tableau ci-dessous extrait de la méthode Th-BCE RE2020) :
2. Comment saisir des types d’émetteurs différents qui coexistent dans un même logement ou dans un même bâtiment ?
Il peut arriver que, dans un logement, ou un bâtiment, cohabitent des types d’émetteurs induisant une réduction différenciée des besoins (par exemple, des mitigeurs mécaniques pour les éviers et les lavabos, et des mitigeurs thermostatiques pour les douches).
La saisie dans les logiciels d’application permet d’attribuer à chaque type d’émetteur une part des besoins d’eau chaude sanitaire. Lorsque les différents types d’émetteurs correspondent respectivement aux douches/baignoires et aux autres points de puisage, leur part respective peut être déterminée à partir du ratio conventionnel de besoins dédiés aux douches et aux bains (cf. tableau 274 ci-dessus).
💡 Exemple d’illustration
Un bâtiment de logements collectifs est équipé des types d’appareils sanitaires et d’émetteurs suivants :
Baignoires et douches : mitigeur mécanique économe de classement C3 (le classement se fera donc en type d’émetteur mitigeurs mécaniques économes),\
Éviers et lavabos : mitigeur de classement C2 (le classement se fera en type d’émetteurs mélangeurs, mitigeurs mécaniques car le classement C2 n’est pas suffisant pour être considéré comme économe).
Il convient alors d’affecter la part des besoins suivants à chaque type d’émetteur :
| Type d’émetteur ECS | Part des besoins | Détail du calcul |
|---|---|---|
| Mélangeur, mitigeurs mécaniques et autres | 20% | Il s’agit ici de la part des besoins d’ECS non dédiés aux douches et baignoires. |
| Mitigeur thermostatique et mitigeurs mécaniques économes | 80% | On utilise ici le ratio de besoins dédiés aux douches et baignoires en logement. |
| Temporisateurs et robinets électroniques | 0% | Aucun émetteur de ce type. |
Dans cet exemple, 80 % des besoins sont donc associés à un type d’émetteur présentant un gain de 5 %, et 20 % à un type d’émetteur présentant un gain de 0 %. Le gain moyen associé aux émetteurs est ainsi de : 80 % × 5 % + 20 % × 0 % = 4 %.
